Выносные площадки для приема груза (материалов), установленные на различных этажах строящегося здания - это средства подмащивания?

[zhuk-di]

По мнению инспектора ГосСтройНадзора, выносные площадки для приема груза (материалов), установленных на различных этажах строящегося здания - это средства подмащивания! Так ли это?

Я так понимаю определения выносной площадки нет. ???

Если считаем что это средство подмащивания, то , до 4 м должны быть инвентарные, ежедневный осмотр исполнителем работ, раз в 10-дней осмотр руководителем работ с записью в журнал осмотра, выше 4 м + акт приемки комиссией утвержденным главным инженером.

Но с разумной точки зрения такую конструкцию не мешало бы испытать. ??? чего инспектор не требовал

Да и все выносные площадки самодельные, некоторые даже по проекту.

Как с этим всем быть...

Помогите разложить весь этот "сумбур" по полкам в моей голове, может быть я что-то упустил.



[Яндекс 0]

[polevchyk]

Ну для начала посмотрите определение средства подмащивания

[zhuk-di]

ТКП 45-1.03-40-2006 п.3.29 средства подмащивания: Устройства, предназначенные для организации рабочих мест при производстве строительно-монтажных работ на высоте или глубине более 1,3 м от уровня земли или перекрытия.

по назначению, выносные площадки для приема материалов, не подходят под это определение.

как быть дальше? меня интересует как правильно все сделать, переубеждать инспектора наверное не стоит, проделаем двойную работу, и инспектора "удовлетворим"))), но хотелось бы разобраться еще и правильно все сделать... Вопрос остался, определение "выносная площадка", какие документы, чем регламентируется.

[zhuk-di]

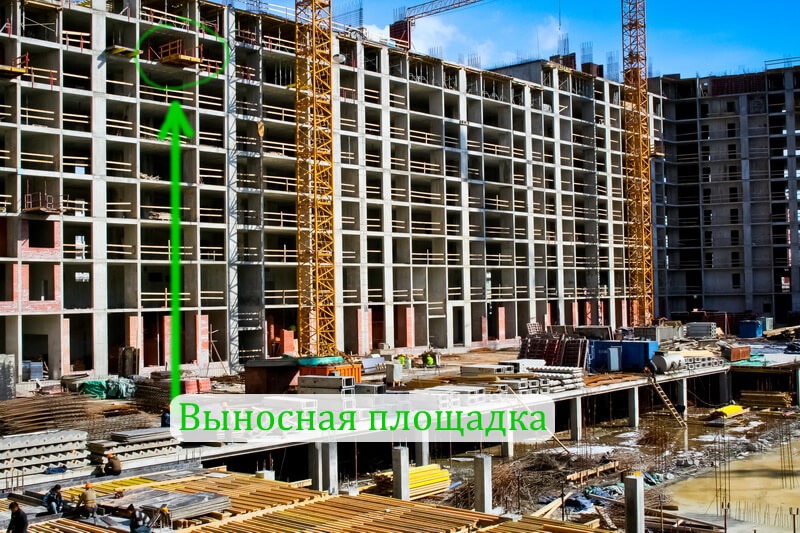

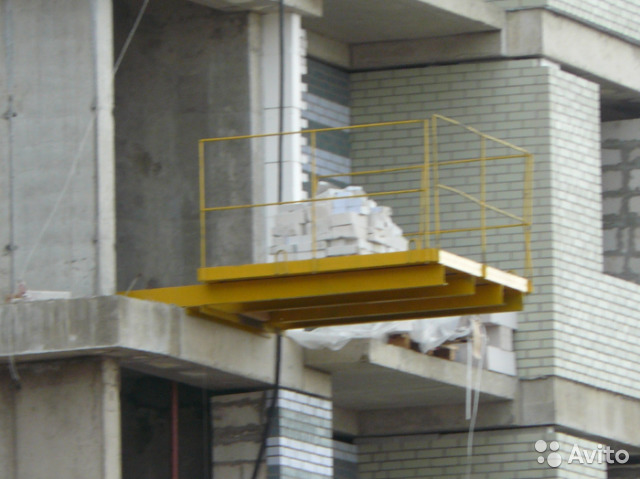

для наглядности, о чем идет речь, прикреплю фото:

[polevchyk]

Посмотрите в этом документе

Постановление Министерства по чрезвычайным ситуациям Республики Беларусь от 01.03.2011 N 18
(ред. от 10.03.2015)
"Об утверждении Правил по обеспечению промышленной безопасности при эксплуатации лифтов и строительных грузопассажирских подъемников"

[zhuk-di]

А причем здесь лифты и подъемники? если бы грузоподъемные краны я бы еще понял, лифты то каким боком? я обязательно посмотрю, но что-то мне подсказывает что это бесполезная трата времени.

[polevchyk]

так ведь эти площадки для приемки материала с платформы строительного подъемника

[zhuk-di]

из этих правил п.3 3. Настоящие Правила распространяются на:

лифты электрические и гидравлические (далее – лифты);

подъемники строительные грузопассажирские (далее – подъемники).

[zhuk-di]

никакого отношения к подъемникам они не имеют

устанавливаются стационарно на этажах путем расклинивания между плитами перекрытий телескопическими стойками, грузоподъемным краном на них опускается груз, например поддон кирпича, снимаются стропы, подкатывается рохля (тележка) и этот поддон перемещается по этажу к месту работы каменщика. придумано это очень давно, можно сказать нашими дедами для того чтобы, например на 20 этаж не носить вручную по несколько кирпичей, а экономя время и нагрузку на работника подавать на этажи краном некий больший объем материалов.

[polevchyk]

Технические характеристики выносной площадки для приема груза:

Нормативная поверхностная равномерно распределённая нагрузка: 2500 Н (2,5 т)
Высота: 1470 мм
Ширина: 2300 мм
Длинна: 5650 мм
Высота перил ограждений: 1100 мм
Масса: не более 830 кг
Срок эксплуатации: не менее 5 лет




Устройство выносной площадки для приема груза:

Площадка представляет собой пространственную каркасную систему, состоящую из металлического каркаса, который обеспечивает необходимую жесткость и прочность. Площадка смонтирована из следующих элементов:

а) рама поз.1 –является основным несущим элементом и предназначена для приёмки строительных материалов.
Изготовлена из швеллера №16 ГОСТ 8240, материал сталь Ст3 ГОСТ 535-88 и уголка 80х80х8 ГОСТ 8509-86 сталь Ст3 ГОСТ 535-88;
б) ограждение поз. 2 – предназначено для монтажа защитного ограждения.
Изготовлено из квадратной стальной трубы ГОСТ 8639-82, материал сталь В10 ГОСТ 13663-86;
г) настил поз. 3 и поз. 4 – воспринимает рабочую нагрузку. Изготавливают из металлического листа 4,0мм (или из досок 2-го сорта, сосна ГОСТ 8466-80, толщина 50 мм);
д) доски ограждения и бортовая доска поз. 10 , поз. 11, поз.12 - предназначены для ограждения, устанавливают и крепят доски по высоте на сборочный узел ограждение поз. 2. изготавливают из ламинированной фанеры толщиной 18мм (или из досок 2-го сорта, сосна ГОСТ 8466-80, толщина 40 мм.);
е) ограждение и доски ограждения крепятся болтами поз. 24 и поз. 25 ГОСТ 7805-70 и гайками поз. 30 и поз. 31 ГОСТ 5927-70 (либо саморезами 6,3х38);
ж) для транспортировки площадки по бокам приварены четыре скобы, материал сталь Ст3 ГОСТ 535-88.

Указание по мерам безопасности:

Кроме мер безопасности, указанных в настоящем «Руководстве по эксплуатации» при выполнении работ по сборке, установке, разборке, перемещению и эксплуатации площадок необходимо строго соблюдать требования по безопасности в строительстве, изложенные в ТКП 45-1.03-40-2006 и ТКП 45-1.03-44-2006.
К эксплуатации и работе на площадке допускаются лица, ознакомленные с их устройством, проектом работ на строящийся объект и после окончания монтажа и сдачи её в эксплуатацию по акту, приёмочной комиссии, назначенной руководством предприятия.
Приступая к работе, каждый рабочий должен получить от мастера инструктаж по технике безопасности непосредственно на рабочем месте.
К работам на высоте более 6м могут допускаться только рабочие, прошедшие медицинский осмотр.
При работе на высоте 1,5 м и более (если невозможно устроить ограждения) в обязательном порядке должны использоваться предохранительные пояса с карабинами.
Нагрузка на настил не должна превышать установленный в Руководстве по эксплуатации.
Не допускается размещение на подмостях оборудования и материалов, а также пребывание людей, непосредственно не участвующих в производстве работ.
Категорически запрещается поднимать площадки, используя одну ветвь стропа.
Перед снятием площадки, настил следует освободить от материалов, тары, мусора.
Линии электропередачи, расположенные ближе 5 м от площадки, необходимо (на время установки) снять, обесточить или заключить в деревянные короба, а оттяжки троллейбусных и других проводов в зоне лесов заключить в резиновые шланги.

Запрещается:

а) доступ людей в зону где производится установка площадки;
б) находиться людям под площадкой по одной вертикали во время работ по переустановке и эксплуатации площадки;
в) проведение работ на площадке во время грозы и при ветре силой более шести баллов, а также с наступлением темноты при отсутствии достаточного искусственного освещения.

Указания по монтажу и демонтажу выносных площадок:

Производитель работ, руководящий монтажом должен тщательно ознакомиться с конструкцией площадки.
Рабочие, монтирующие площадку, должны быть предварительно ознакомлены с её конструкцией и проинструктированы о порядке и приёмах монтажа.






Площадку монтируются в следующем порядке:

а) собирают площадку на ровной поверхности в следующем последовательности:
- установить раму поз. 1 на ровную поверхность;
- уложить на раму поз.1 настилы поз. 3 и поз. 4;
- установить стойки ограждения поз. 2;
- установить доски ограждения поз. 10, поз. 11 и поз.12;
- закрепить стойки ограждения поз. 2, болтами поз. 25 и гайками поз. 31;
- закрепить доски ограждения поз. 10, поз. 11 и поз.12, болтами поз. 24 и гайками поз. 30;
б) поднять площадку до необходимого этажа строящегося объекта и подать на этаж, до ограничительного упора, приварен снизу рамы поз. 1;

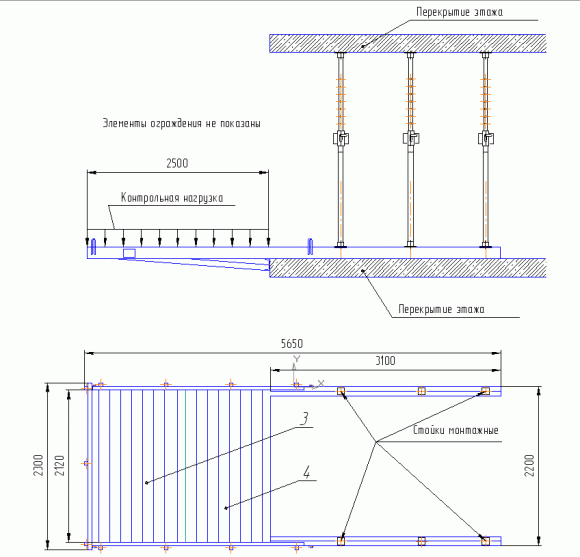

в) установить на раму - в распор - 4 (четыре) монтажные стоки (далее – стойки), место установки стоек окрашено желтой сигнальной краской. Расположение стоек указано на чертеже приложение А.
Стойки в комплект площадки не входят, для крепления площадки применяются стойки для монолитного перекрытия любой марки, грузоподъёмность стоек не менее 2 тонн, размеры по высоте от 2 - 3,5 м.

Демонтаж площадки производится в порядке обратном монтажу.




Указания по эксплуатации выносных площадок:

Площадку следует эксплуатировать в соответствии с требованиями настоящего «Руководства по эксплуатации» и СНиП III-4-80, только после полного окончания её монтажа, но не ранее сдачи их по акту лицу назначенному для приёмки.
При приёмке установленной площадки в эксплуатацию проверяется:
а) соответствие собранной площадки эксплуатационной документации;
б) наличие и надёжность ограждений.

В процессе эксплуатации состояние площадки должно ежедневно проверяться производителем работ или мастером, ответственными за выполнение работ.
Настилы следует систематически очищать от мусора, остатков материалов, а зимой от снега, наледи и посыпать песком.
Нормативная поверхностная нагрузка на настилы площадки в процессе её эксплуатации не должны превышать пределов указанных в настоящем руководстве по эксплуатации.

Техническое обслуживание и периодический осмотр выносных площадок:

Техническое обслуживание и периодический осмотр производят с целью обеспечения работоспособности площадки, в соответствии с перечнем работ указанных в таблице 1. Техническое освидетельствование площадки проводят один раз в два года в рамках приёмочных испытаний, а также после каждого ремонта.
Результаты приёмки площадки в эксплуатацию, периодических осмотров и технических освидетельствований должны быть отражены в журнале учёта.


Визуальный технический осмотр, Очистка элементов от грязи

Отсутствие остаточных деформаций элементов

Металлическая линейка по ГОСТ 427, рулетка по ГОСТ 7502.

После каждого применения



Восстановление лакокрасочных покрытий

Антикоррозийная стойкость. Товарный вид

Кисти, краски

Периодический осмотр, два раза в год



Инструментальная проверка геометрических размеров и выбраковка элементов

Отсутствие остаточных деформаций элементов.

Металлическая линейка по
ГОСТ 427, рулетка по
ГОСТ 7502.

Периодический осмотр, два раза в год

Текущий ремонт площадки производится эксплуатирующей организацией .
После восстановления вышедших из строя деталей, эксплуатирующая организация должна провести испытания на прочность и устойчивость.


http://www.belpsk.com/index.pl?act=PRODUCT&id=119

[polevchyk]

в ТКП 45-1.03-40-2006 есть определение рабочей площадки и еще п. 8.4.29

[zhuk-di]

из ГОСТ 26887-86 указанном в пункте 8.4.29 ТКП 45-1.03-40-2006 Настоящий стандарт распространяется на металлические площадки и лестницы (далее - площадки и лестницы), применяемые в процессе производства строительно-монтажных работ при возведении и реконструкции зданий и сооружений для размещения одного-двух рабочих непосредственно в зоне производства работ.



рабочая площадка: Навесная конструкция, предназначенная для образования рабочего места непосредственно в зоне производства работ



сомнительно как-то это все, конкретных работ по строительству и реконструкции зданий и сооружений с этих площадок не выполняется, эти площадки служат только для подачи груза (материалов) на этажи, если еще учесть что поддон кирпича весит примерно 1 тонну, а бывают грузы и гораздо потяжелее, она должна быть рассчитана на такие нагрузки, чего в ГОСТе не указано. А определение смущает тем, что как раз эти площадки ни следовало бы устанавливать непосредственно в зоне производства работ, так как на них опят же грузоподъемным краном подается груз, чего непосредственно в зоне производства работ делать нельзя.



тавтология получилась, извините пожалуйста, но думаю понятно что я имел ввиду?
